冷热冲击试验箱制冷系统图（冷热循环冲击箱制冷原理图）

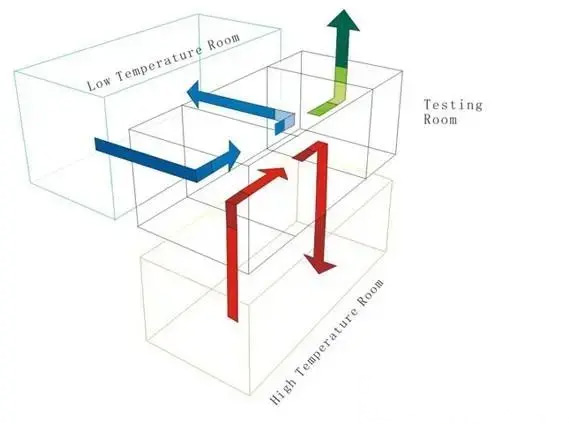

如下图所示，冷热冲击试验箱制冷系统图片简单地说明了制冷系统是怎么工作的，其制冷过程如下。

冷热冲击试验机采用半封闭压缩机全部组成的二元复合环保制冷系统，冷热冲击试验机复合系统包括高压制冷循环和低压制冷循环，其连接容器为蒸发式冷凝器，蒸发器为压降循环，仅作为高压循环冷凝器使用。将能量调节技术应用于制冷系统的设计，是保证单元正常运行、有效调节制冷能耗和制冷量的有效处理方式，将制冷系统的运行费用降低到比较经济的水平。

高低制冷循环为逆卡若循环，包括两个等温过程和两个绝热过程。过程如下：制冷剂压缩机绝热压力高，功耗高，排放温度高，然后通过冷凝器等温区与周围介质进行热交换，将热量传递给周围介质。随后制冷剂切断阀绝热膨胀工作，即制冷剂温度下降，此循环周而复始，从而达到降温低的目的。

制冷循环系统： 冷热冲击试验箱的制冷系统由压缩机、冷凝器、膨胀阀和蒸发器等组成，这些组件协同工作以实现温度的调控。

制冷剂： 制冷循环中使用制冷剂，这是一种特殊的工质，它在蒸发和冷凝过程中吸收和释放热量，从而使试验箱内部的温度得以调节。

蒸发和冷凝： 制冷循环的核心是蒸发和冷凝过程。制冷剂在蒸发器中蒸发，吸收周围热量，从而使试验箱内部温度降低。然后，制冷剂气体被压缩机压缩，其温度和压力升高。接着，高温高压的制冷剂气体流向冷凝器，释放热量并冷却变为液体。这个过程类似于水蒸气在空调中的循环。

膨胀阀： 制冷剂液体通过膨胀阀进入蒸发器，压力突然降低，使制冷剂液体蒸发，吸收热量，从而使试验箱内部温度下降。

温度控制： 通过控制压缩机的运行时长和制冷剂的流动速率，可以调节试验箱内部的温度。温度控制系统监测试验箱内部温度，并根据设定值来调整制冷循环的工作状态，从而保持所需的温度范围。
