冷热冲击试验箱压缩机接线图(冷热冲击箱压缩机怎么接线)

2023-07-28 08:56 已有人浏览 小编

压缩机是冷热冲击试验箱制冷系统的心脏,不同厂家的压缩机其接线柱方位虽然不同,但在每个接线柱旁都标有字母;对于单相压缩机而言,C表示公共端,R表示主绕组端,S表示付绕组端。各绕组接线一定要按图示方法,否则压缩机不能正常工作,甚至烧毁。

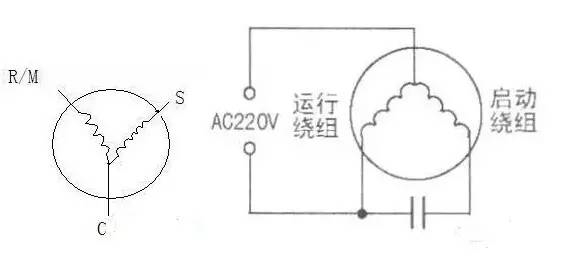

压缩机接线图压缩机原理接线图如下图所示:



以下是常见压缩机接线步骤:


准备工作:


关闭试验箱的电源,确保设备处于断电状态,以确保安全。

仔细阅读设备说明书和接线图,确保了解每个接线端子的功能和位置。


接线准备:

确认所有接线端子和线缆的标识,确保与接线图中的标识一致。

准备好正确规格和绝缘性能合格的电缆和连接头。


接线步骤:

将电缆连接头插入压缩机的相应接线端子,确保插头牢固,接触良好。

根据接线图指示,将电缆的另一端连接到试验箱的相应接线端子。

请确保所有接线连接紧固牢固,不得有松动现象。

注意避免电缆短路或接线错误,以免损坏设备或导致安全问题。


检查:

在接线完成后,仔细检查所有接线端子,确保接线正确无误。

确保试验箱的控制面板和仪表工作正常。


供电测试:

在确认接线正确无误后,可以重新接通试验箱的电源。

观察压缩机是否正常运转,听取是否有异常声音。

确保设备运行稳定,无异常情况。
